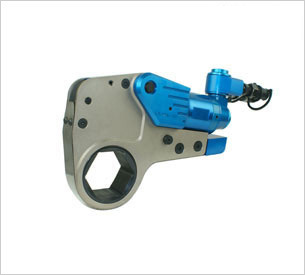

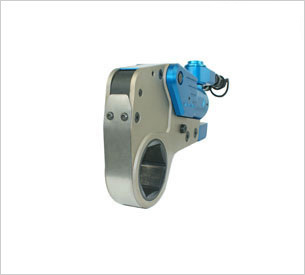

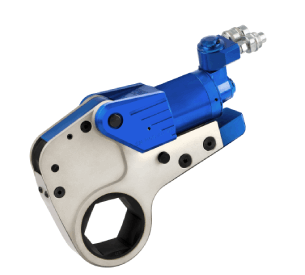

	高强度材料机身，重量轻，扭矩重量比大
	粗齿结构，坚固耐用
	输出精度±3％
	紧凑的圆角半径，易于在窄小空间操作
	特殊表面防腐处理，工作头加装铜套、耐磨不卡死，精度高、适合在恶劣环境下使用

产品介绍

型号参数

可选附件

配套泵站

配套油管

配套衬圈

配套接头

交货周期

勾式结构，动力头与工作头自动连接，避免因工作头脱落而停止转动

止回挚子，防止棘轮逆转

棘轮棘爪采用粗齿结构，坚固耐用，每行程有咔哒声，便于操作

360°x360°旋转接头，可任意方向与油管连接；

单个坚固的连接销，使扳手两边的机架受力

同直线反作用支撑臂，确保任何场合都无弯矩反作用支撑

PMX液压扳手动力头参数：

型号	英制螺母尺寸范围（in）	公制螺母尺寸范围（mm）	最小扭矩（Nm）	大扭矩（Nm）	动力头重量（Kg）	工作头重量（Kg）
PMX-2	3/4-2 3/8	19-60	228	2287	0.9	1.5
PMX-4	1 7/16-3 1/8	36-80	522	5226	1.7	3.4
PMX-8	1 13/16-3 11/16	46-105	1104	11049	3	6.3
PMX-14	2 3/8-4 5/8	60-120	1816	18165	4.6	11.4
PMX-30	3 1/2-5 3/4	90-155	4200	42005	10.4	20.5

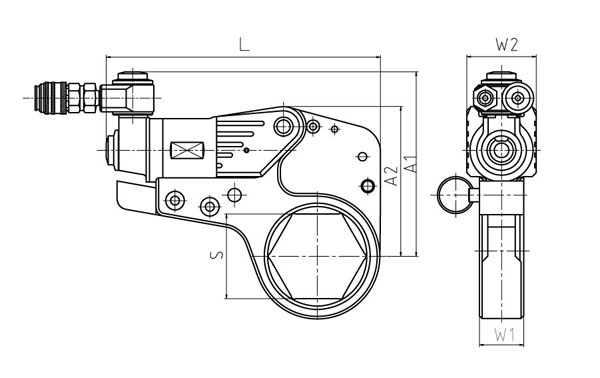

型号	L(mm)	A1(mm)	A2(mm)	W1(mm)	W2(mm)	输出精度	重复精度
PMX-2	194	136	103	32	50	±3%	2%
PMX-4	258	172	137	42	66	±3%	2%
PMX-8	312	200	170	53	83	±3%	2%
PMX-14	373	242	205	63	99	±3%	2%
PMX-30	478	312	272	83	132	±3%	2%

PMX液压扳手工作头规格

公制

PMX-2		PMX-4		PMX-8		PMX-14		PMX-30
型号	螺母对边（mm）	型号	螺母对边（mm）	型号	螺母对边（mm）	型号	螺母对边（mm）	型号	螺母对边（mm）
PMXL2-19	19	PMXL4-36	36	PMXL8-46	46	PMXL14-60	60	PMXL30-90	90
PMXL2-22	22	PMXL4-41	41	PMXL8-50	50	PMXL14-65	65	PMXL30-95	95
PMXL2-24	24	PMXL4-46	46	PMXL8-55	55	PMXL14-70	70	PMXL30-100	100
PMXL2-27	27	PMXL4-50	50	PMXL8-60	60	PMXL14-75	75	PMXL30-105	105
PMXL2-30	30	PMXL4-55	55	PMXL8-65	65	PMXL14-80	80	PMXL30-110	110
PMXL2-32	32	PMXL4-60	60	PMXL8-70	70	PMXL14-85	85	PMXL30-115	115
PMXL2-36	36	PMXL4-65	65	PMXL8-75	75	PMXL14-90	90	PMXL30-120	120
PMXL2-41	41	PMXL4-70	70	PMXL8-80	80	PMXL14-95	95	PMXL30-130	130
PMXL2-46	46	PMXL4-75	75	PMXL8-85	85	PMXL14-100	100	PMXL30-145	145
PMXL2-50	50	PMXL4-80	80	PMXL8-90	90	PMXL14-105	105	PMXL30-150	150
PMXL2-55	55			PMXL8-95	95	PMXL14-110	110	PMXL30-155	155
PMXL2-60	60			PMXL8100	100	PMXL14-115	115
				PMXL8-105	105	PMXL14-120	120

英制

PMX-2		PMX-4		PMX-8		PMX-14		PMX-30
型号	螺母对边（mm）	型号	螺母对边（mm）	型号	螺母对边（mm）	型号	螺母对边（mm）	型号	螺母对边（mm）
PMXL2-3/4	3/4	PMXL4-1-7/16	1-7/16	PMXL8-1-13/16	1-13/16	PMXL14-2-3/8	2-3/8	PMXL30-3-1/2	3-1/2
PMXL2-7/8	7/8	PMXL4-1-5/8	1-5/8	PMXL8-2	2	PMXL14-2-9/16	2-9/16	PMXL30-3-11/16	3-11/16
PMXL2-1-1/16	1-1/16	PMXL4-1-13/16	1-13/16	PMXL8-2-3/16	2-3/16	PMXL14-2-3/4	2-3/4	PMXL30-3-7/8	3-7/8
PMXL2-1-3/16	1-3/16	PMXL4-2	2	PMXL8-2-3/8	2-3/8	PMXL14-2-5/16	2-5/16	PMXL30-4-1/8	4-1/8
PMXL2-1-1/4	1-1/4	PMXL4-2-3/16	2-3/16	PMXL8-2-9/16	2-9/16	PMXL14-3-1/8	3-1/8	PMXL30-4-1/4	4-1/4
PMXL2-1-7/16	1-7/16	PMXL4-2-3/8	2-3/8	PMXL8-2-3/4	2-3/4	PMXL14-3-1/2	3-1/2	PMXL30-4-5/8	4-5/8
PMXL2-1-5/8	1-5/8	PMXL4-2-9/16	2-9/16	PMXL8-2-5/16	2-5/16	PMXL14-3-11/16	3-11/16	PMXL30-5	5
PMXL2-1-13/16	1-13/16	PMXL4-2-3/4	2-3/4	PMXL8-3-1/8	3-1/8	PMXL14-3-7/8	3-7/8	PMXL30-5-3/8	5-3/8
PMXL2-2	2	PMXL4-2-5/16	2-5/16	PMXL8-3-1/2	3-1/2	PMXL14-4-1/8	4-1/8	PMXL30-5-3/4	5-3/4
PMXL2-2-3/16	2-3/16	PMXL4-3-1/8	3-1/8	PMXL8-3-11/16	3-11/16	PMXL14-4-1/4	4-1/4
PMXL2-2-3/8	2-3/8					PMXL14-4-5/8	4-5/8

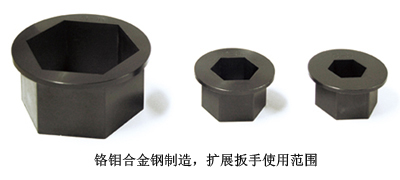

中空液压扳手衬圈

铬钼合金钢制造，强度高，终身质保

公制

工作头型号	扳手型号	衬圈型号规格
工作头型号	扳手型号	型号	S1/S2(mm)	型号	S1/S2(mm)	型号	S1/S2(mm)
PMXL2-60	PMX-2	C26050	60/50	C26046	60/46	C26041	60/41
PMXL2-55		C25546	55/46	C25541	55/41	C25536	55/36
PMXL2-50		C25041	50/41	C25036	50/36	C25032	55/32
PMXL2-46		C24636	46/36	C24632	46/32	C24630	46/30
PMXL4-80	PMX-4	C48070	80/70	C48065	80/65	C48060	80/60
PMXL4-75		C47565	75/65	C47560	75/60	C47555	75/55
PMXL4-70		C47060	70/60	C47055	70/55	C47050	70/50
PMXL4-65		C46555	65/55	C46550	65/50	C46546	65/46
PMXL4-60		C46050	60/50	C46046	60/46	C46041	60/41
PMXL4-55		C45546	55/46	C45541	55/41	C45536	55/36
PMXL8-105	PMX-8	C810595	105/95	C810590	105/90	C810585	105/85
PMXL8-95		C89585	95/85	C89580	95/80	C89575	95/75
PMXL8-90		C89080	90/80	C89075	90/75	C89070	90/70
PMXL8-85		C88575	85/75	C88570	85/70	C88565	85/65
PMXL8-80		C88070	80/70	C88065	80/65	C88060	80/60
PXL8-75		C87565	75/65	C87560	75/60	C87555	75/55
PMXL14-115	PMX-14	C14115105	115/105	C14115100	115/100	C1411595	115/95
PMXL14-110		C14110100	110/100	C1411095	110-95	C1411090	110/90
PMXL14-105		C1410595	105/95	C1410590	105-90	C1410585	105/85
PMXL14-95		C149585	95/85	C149580	95/80	C149575	95/75
PMXL14-90		C149080	90/80	C149075	90/75	C149070	90/70
PMXL14-85		C148575	85/75	C148570	85/70	C168565	85/65
PMXL30-155	PMX-30	C30155145	155/145	C30155130	155/130	C30155120	155/120
PMXL30-145		C30145130	145/130	C30145120	145/120	C30145115	145/115
PMXL30-130		C30130120	130/120	C30130115	130/115	C30130110	130/110
PMXL30-120		C30120110	120/110	C30120105	120/105	C30120100	120/100
PMXL30-115		C30115105	115/105	C30115100	115/100	C3011595	115/95

其他规格公制衬圈.特殊衬圈.英制衬圈均可提供。请垂询本公司销售工程师。

英制

工作头型号	扳手型号	衬圈型号规格
工作头型号	扳手型号	型号	S1/S2(mm)	型号	S1/S2(mm)	型号	S1/S2(mm)
PMXL2-2-3/8	PX-2/ PMX-2	C23832	23/8—2	C23829	23/8—113/16	C23826	23/8—15/8
PMXL2-2-3/16		C23529	23/16—113/16	C23526	23/16—15/8	C23523	23/16—17/16
PMXL2-2		C23226	2—15/8	C23223	2—17/16	C23220	2—11/4
PMXL2-1-13/16		C22923	113/16—17/16	C22920	113/16—11/4	C22917	113/16—11/16
PMXL4-3-1/8	PX-4/ PMX-4	C45044	31/8—23/4	C45041	31/8—29/16	C45038	31/8—23/8
PMXL4-2-5/16		C44741	25/16—29/16	C44738	25/16—23/8	C44735	25/16—23/16
PMXL4-2-3/4		C44438	23/4—23/8	C44435	23/4—23/16	C44432	23/4—2
PMXL4-2-9/16		C44135	29/16—23/16	C44132	29/16—2	C44129	29/16—113/16
PMXL4-2-3/8		C43832	23/8—2	C43829	23/8—113/16	C43826	23/8—15/8
PMXL4-2-3/16		C43529	23/16—113/16	C43526	23/16—15/8	C43523	23/16—17/16
PMXL8-3-11/16	PX-8/ PMX-8	C85950	311/16—31/8	C85947	311/16—25/16	C85944	311/16—23/4
PMXL8-3-1/2		C85650	31/2—31/8	C85647	31/2—25/16	C85644	31/2—23/4
PMXL8-3-1/8		C85044	31/8—23/4	C85041	31/8—29/16	C85038	31/8—23/8
PMXL8-2-5/16		C84741	25/16—29/16	C84738	31/8—23/8	C84735	31/8—23/16
PMXL8-2-3/4		C84438	23/4—23/8	C84435	23/4—23/16	C84432	23/4—2
PMXL14-4-5/8	PX-16/ PMX-14	C147468	45/8—41/4	C147462	45/8—37/8	C147459	45/8—311/16
PMXL14-4-1/4		C146862	41/4—37/8	C146859	41/4—311/16	C146856	41/4—31/2
PMXL14-3-7/8		C146256	37/8—31/2	C146250	37/8—31/8	C146247	37/8—25/16
PMXL14-3-11/16		C145950	311/16—31/8	C145947	311/16—25/16	C145944	311/16—23/4
PMXL14-3-1/2		C145650	31/2—31/8	C145647	31/2—25/16	C145644	31/2—23/4
PMXL14-3-1/8		C145044	31/8—23/4	C145041	31/8—29/16	C145038	31/8—23/8
PMXL30-5-3/4	PX-32/ PMX-30	C309286	53/4—53/8	C309280	53/4—5	C309274	53/4—45/8
PMXL30-5-3/8		C308680	53/8—5	C308674	53/8—45/8	C308668	53/8—41/4
PMXL30-5		C308074	5—45/8	C308068	5—41/4	C308062	5—37/8
PMXL30-4-5/8		C307468	45/8—41/4	C307462	45/8—37/8	C307459	45/8—311/16
PMXL30-4-1/4		C306862	41/4—37/8	C306859	41/4—311/16	C306856	41/4—31/2
